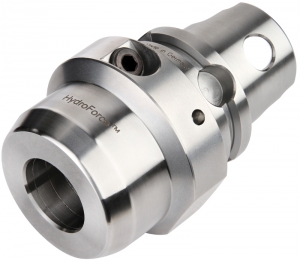

HydroForce HT™ uniwersalna oprawka hydrauliczna firmy Kennametal
Dzięki przenoszeniu najwyższych możliwych wartości momentu obrotowego, bardziej zwartej budowie i o 40% grubszemu przekrojowi poprzecznemu ściany przedniej, oprawka
HydroForce HT to ekonomiczne rozwiązanie, które upraszcza zarządzanie zapasami, jednocześnie maksymalizując żywotność narzędzi i efekty obróbki w operacjach frezowania, wiercenia, rozwiercania oraz w innych operacjach obrotowych.
HydroForce HT zapewnia zwiększoną sztywność połączenia konieczną dla poprawy parametrów skrawania i uzyskiwania lepszych rezultatów obróbki. Siła mocowania jest do trzech razy większa niż w standardowych oprawkach hydraulicznych, a dzięki poprawionemu tłumieniu wibracji, bicie osiowe wynosi 3 mikrony przy odległości 2xD występu oprawki. Jakość wyważenia G =2,5 jest osiągana przy prędkościach do 25 000 obr/min.
”Cała ta niezawodna wydajność jest oferowana przez oprawkę przenoszącą wysoki moment obrotowy, która wymaga tylko dwóch wielkości do realizacji wszystkich operacji z oprzyrządowaniem obrotowym”, podkreśla firma Kennametal. „Bezpośrednie mocowanie jest dostępne dla średnic 20 mm i 32 mm (0.75’’ i 1.5’’,) a do wszystkich innych średnic dopasowane są odpowiednie tuleje redukcyjne.”
Maksymalny moment obrotowy i odporność na obciążenia zginające
Podczas obróbki wytrzymałych materiałów takich jak tytan, prędkości skrawania są relatywnie niskie z powodu efektów termicznych powstających na narzędziach skrawających. W odpowiedzi na te problemy konstruktorzy maszyn poprawili sztywność i tłumienie drgań wrzeciona oraz elementów maszyn w celu zapewnienia dużych wartości momentu przy niskich prędkościach obrotowych.
Zarówno w tym, jak i innych przypadkach uniwersalna oprawka HydroForce HT działa bezpośrednio ze złączem wrzeciona KM4X nie tylko w celu przenoszenia wyższych wartości momentu obrotowego, ale także zapewnienia maksymalnej odporności na obciążenia zginające. W aplikacjach frezowania walcowo-czołowego, gdzie długości narzędzi są zwykle większe, czynnikiem ograniczającym jest odporność złącza wrzeciona na moment zginający. Przykładowo, wyposażony w płytki wymienne frez o spiralnej krawędzi skrawającej o długości 250 mm od czoła wrzeciona i średnicy 80mm, generuje wartość 4620 Nm w przypadku momentu zginającego i mniej niż 900 Nm momentu obrotowego. Bardzo często ograniczenia dla momentu zginającego są przekraczane znacznie wcześniej niż limity dla momentu obrotowego.
Dzięki kombinacji dużej siły docisku i optymalnego poziomu pozycjonowania, system KM4X firmy Kennametal zapewnia solidne połączenie, wyjątkową sztywność i odporność na
obciążenie zginające, co znacznie zwiększa wydajność obróbki wysoko wytrzymałych stopów tytanowych. Rozwiązania KM4X i HydroForce HT współpracują płynnie w celu przezwyciężenia ograniczeń wpływu obciążeń zginających obecnych w innych połączeniach. Maksymalna dostępna moc i moment wrzeciona są przenoszone za każdym razem w operacjach o krytycznym znaczeniu, takich jak frezowanie bardzo wytrzymałych materiałów.
Kompletna linia produktów
Hydrauliczne oprawki Kennametal należą do wiodących systemów oprawek narzędziowych na świecie. Do innych produktów z serii zaliczają się oprawki hydrauliczne BasicLine, TrendLine, HP-Line z promieniową regulacją długości narzędzia oraz SLIM Line przeznaczone do aplikacji ze znacznymi stosunkami L do D. Oprawki hydrauliczne charakteryzują się niskimi kosztami utrzymania. Wszystkie są wyposażone w centralne doprowadzenie chłodziwa i można ich używać z narzędziami z doprowadzeniem chłodziwa oraz bez, a także stosować w aplikacjach z minimalnym smarowaniem (MQL).
