Obecne wymagania dotyczące budownictwa energooszczędnego wymagają równoległego planowania wielu elementów wchodzących w skład obiektów. Wychodząc naprzeciw tym oczekiwaniom firma Armacell przygotowała specjalny program kalkulacyjny ArmWin, który pozwala wykonać obliczenia niezbędne w procesie projektowania izolacji technicznych dla instalacji chłodzących, klimatyzacyjnych, centralnego ogrzewania oraz kanalizacyjnych.
Fot. Armacell |

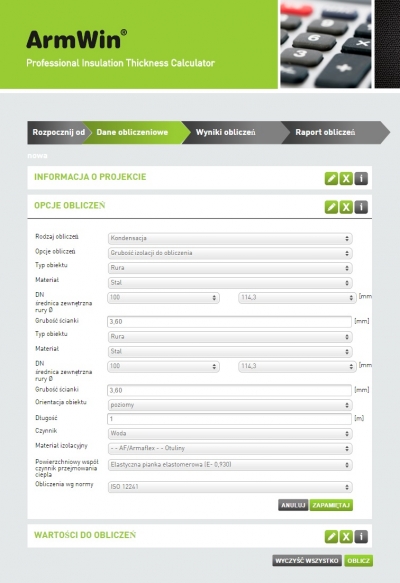

Aplikacja ArmWin firmy Armacell umożliwia przeprowadzanie precyzyjnych obliczeń między innymi grubości izolacji, strat ciepła, temperatury napowierzchni izolacji. Kalkulator dostępny jest w wersjach online, offline i na urządzenia mobilne, dzięki czemu nawet na budowie można wprowadzać niezbędne dane i otrzymywać wyniki analiz.
Odpowiednia grubość izolacji
Głównym zadaniem izolacji termicznej jest zapobieganie stratom i zyskom ciepła a także efektywne i trwałe zapobieganie kondesacji pary wodnej. W Polsce minimalna grubość izolacji na instalacjach w budynkach regulowana jest Warunkami Technicznymi jakim powinny podlegać budynki i ich usytuowanie. Wymagane grubości izolacji mają zapewnić dostateczną ochronę przed stratami i zyskami ciepła w czasie przesyłu czynnika. W przypadku ochrony przed kondensacją właściwie dobrana grubość izolacji stanowi o powodzeniu długookresowej kontroli tego zjawiska, nawet w trudnych warunkach. Aby obliczyć wymaganą grubość izolacji (chroniącej przed kondensacją) niezbędne jest posiadanie pomiarów bądź założeń dotyczących poziomu temperatur w pomieszczeniach, w których znajdują się poszczególne elementy bądź odcinki instalacji. Kolejne dane, które należy podać aby wykonać kalkulację, to względna wilgotność, przewodność cieplna oraz współczynnik przejmowania ciepła, zarówno dla samej izolacji, jaki i izolowanego elementu. Posiadając te informacje z pomocą programu ArmWin można z dużą dokładnością określić, jakiego rodzaju i jakiej grubości materiał izolacyjny powinien zostać użyty. Obliczenia dokonywane w aplikacji są zgodne z normą EN ISO 12241:2008.
Obliczenia dla wielu różnych wariantów izolacyjnych
Aplikacja ArmWin firmy Armacell może być wykorzystywana do obliczania minimalnej grubości izolacji, która zapobiega powstawaniu zjawiska kondensacji pary wodnej. Dodatkowo umożliwia także przeprowadzanie kalkulacji dotyczących temperatury powierzchni, przepływów ciepła, zmiany temperatur w urządzeniach oraz poszczególnych elementach instalacji. Ponadto posiada opcję do prowadzenia obliczeń czasu zamarzania wody w rurach oraz opcję określenia najbardziej ekonomicznego rozwiązania w zakresie grubości izolacji, która zwraca się w możliwie najkrótszym okresie. Wszystkie wyniki prowadzonych analiz prezentowane są zarówno w formie danych liczbowych, jak również wykresów, co może okazać się pomocne w obrazowym wyjaśnianiu konieczności zastosowania rekomendowanych rozwiązań. Aplikacja dostarcza nie tylko rzetelnych danych, ale pozwala na ich szybkie udostępnianie zarówno w formie dokumentów w formacie pdf, jak również za pomocą maila. Jest także zintegrowana z informacjami produktowymi na stronie internetowej firmy Armacell.
