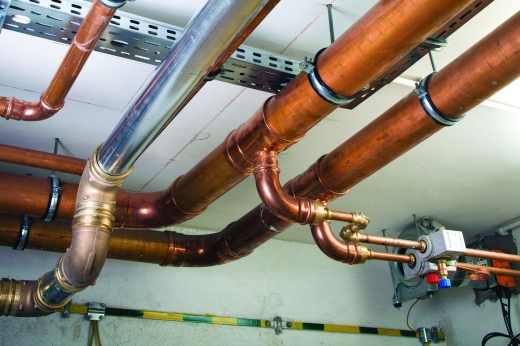

Nawet najbardziej starannie wykonana instalacja sanitarna i grzewcza po kilkunastu latach eksploatacji może wymagać modernizacji lub naprawy. Rury miedziane możemy stosować zarówno w modernizacji instalacji centralnego ogrzewania jak i ciepłej i zimnej wody użytkowej. www.instalacjezmiedzi.pl
Instalacje grzewcze
Najczęściej spotykanymi instalacjami, które mogą wymagać napraw są instalacje c.o. wykonane z rur stalowych czarnych, przeważnie współpracujące z grzejnikami żeliwnymi, a także instalacje zimnej wody i c.w.u. wykonane z rur stalowych ocynkowanych.
Instalacje grzewcze mogą pracować w systemie otwartym lub zamkniętym.
Stosowanie rur miedzianych w naprawach i modernizacjach instalacji c.o. wykonanych z rur stalowych w systemach zamkniętych jest dopuszczalne, gdyż woda, która jest użyta, jako medium grzewcze po krótkim czasie pozbawiona jest cząsteczek wolnego tlenu, który wraz z jonami miedzi powoduje korozję rur stalowych. Odwrotna sytuacja jest w systemach otwartych, gdzie woda grzewcza w sposób ciągły zaopatrywana jest w tlen, który wraz z jonami miedzi powoduje korozję i w krótkim czasie powoduje zniszczenie rur stalowych.
W razie nieszczelności rur w skutek korozji najlepszą metoda naprawy jest wycięcie części zużytej instalacji i wbudowanie w to miejsce odcinka z nowej rury.
Instalatorzy często do tego typu napraw stosują miedź, gdyż jest to materiał, który w sposób szybki i nieskomplikowany można zastosować do tego typu napraw.
Miedź jest powszechnie stosowana do naprawy zużytej instalacji ze względu na swoje doskonałe własności i uniwersalne zastosowanie, które w pełni potrafią wykorzystać instalatorzy.
Najważniejszymi zaletami, jakie ma rura miedziana jest jej powszechna dostępność na rynku.
Rury i złączki dostępne są w specjalistycznych hurtowniach instalacyjnych jak i również w ogólno dostępnych sieciach marketów budowlanych.

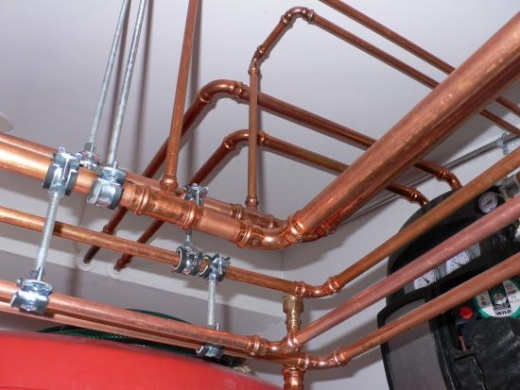

Dużą zaletą miedzi jest możliwość połączenia rur za pomocą różnych technik łączenia takich jak lutowanie, zaprasowywanie oraz przy zastosowaniu złączki samozaciskowej typu klik, która jest typową złączką naprawczą. Istnieje także możliwość połączenia odcinka rury za pomocą złącza zaciskowego skręcanego, w którym szczelność połączenia uzyskuje się przez docisk metalowego pierścienia za pomocą przeciwnakrętki. Ostatnio coraz częściej stosowane są przez instalatorów złączki zaciskowe (skręcane), w których szczelność uzyskuje się przez zastosowanie oringów z wysokiej jakości tworzywa EPD. Złączkę w sposób prosty montuje się do rury, a uzyskane połączenie gwarantuje szczelność przez długi okres czasu. Zaletą stosowania złączek zaprasowywanych oraz skręcanych jest brak konieczności stosowania palników z otwartym ogniem, które w trakcie modernizacji lub napraw powodowały niebezpieczeństwo powstania pożaru oraz zabrudzenie, a niejednokrotnie uszkodzenie ścian i potrzebę ponownego malowania lub wymiany pokrycia ścian. Złączki zaprasowywane i skręcane mają zminimalizowane gabaryty i są estetycznie wykonane.
Rury miedziane, zastosowane w gotowym płaskim systemie grzewczym, mogą być także zastosowane przy wymianie istniejących grzejników centralnego ogrzewania. www.akademiamiedzi.pl
Gotowy „element systemowy” montuje się na ścianie, podłodze lub suficie, tak prosto jak normalny tradycyjny grzejnik panelowy, oferujący dodatkowo komfort i korzyści ogrzewania i chłodzenia płaszczyznowego. Po zamontowaniu na ścianie lub suficie - panel zabudowujemy płytami kartonowo gipsowymi, na podłodze odpowiednimi płytami podłogowymi.
Element systemowy wykonany jest w formie panela na płycie izolacyjnej EPS pokrytej aluminium i zintegrowanej z elastyczną cienkościenna rurą miedzianą z trwale zespoloną osłoną z tworzywa sztucznego PE-RT - o wymiarze 16 x 2 mm. Panel o wymiarze 2330 x 430 x 25 mm oprócz zastosowania w nowym budownictwie idealnie nadaje się również przy modernizacji ogrzewania w istniejących już budynkach. Ten zintegrowany płaszczyznowy grzejnik ciepła umożliwia wielkopłaszczyznowe ogrzewanie i chłodzenie zapewniając przyjemną temperaturę powierzchni (możliwe łączenie kilku paneli).
Również na poddaszu, między krokwiami, z powodzeniem można montować ten system grzewczy (możliwa jest pozioma jak i pionowa zabudowa systemu).
Instalacje ciepłej i zimnej wody
Przy modernizacji, ewentualnie naprawie instalacji zimnej wody i c.w.u., w przypadku instalacji wykonanej z rur stalowych ocynkowanych, należy pamiętać o regule przepływu, tzn. rury miedziane montujemy tylko za rurami stalowymi ocynkowanymi, nigdy odwrotnie. Należy pamiętać, że w przypadku wymiany części instalacji stalowej ocynkowanej, rury miedziane zawsze montujemy od miejsca naprawy do końca instalacji, tzn. punktu czerpalnego. Dodatkowo ważnym parametrem jest PH wody, które nie powinno być niższe niż 7,0. Przy naprawie elementów instalacji zimnej i ciepłej wody należy pamiętać, aby zamiast kolanek stosować łuki, które zapewniają mniejszą prędkość wody, która nie może przekraczać 1m/s w poziomach i 2 m/s w podłączeniach punktów czerpalnych. Większa prędkość powoduje w miedzi korozję erozyjną.
W celu ochrony przed zdzieraniem tlenkowej warstwy ochronnej, obowiązkowo należy instalować filtr mechaniczny o zdolności zatrzymywania cząstek większych niż 80 μm w instalacjach, w których ich wcześniej nie zamontowano.
Stosując miedź w naprawach instalacji grzewczych i sanitarnych należy pamiętać, że goła rura i złączka miedziana może być prowadzona na wierzchu ścian. Jeżeli istnieje niebezpieczeństwo zalania cementem to powierzchnia rury powinna być zabezpieczona otuliną lub powinno się zastosować rurę z fabryczną otuliną lub izolacją termiczną. W miejscach przejścia rury miedzianej przez mur należy pamiętać o jej prowadzeniu np. w rurze z PCV. Zapobiegnie to przetarciu rury w miejscu styku rury miedzianej z murem w skutek rozszerzalności termicznej rury. Wytyczne stosowania i projektowania zalecają, aby na instalacje wodne stosować rurę instalacyjną wykonana zgodnie z norma PN-EN 1057 o grubości ścianki min. 1mm. Należy także pamiętać o izolacji instalacji wodnych, która w cwu zapobiega niepotrzebnym stratom ciepła a w instalacjach wody pitnej zapobiega podgrzaniu do temperatury pow. 25°C, która w dłuższym stanie stagnacji wody może być przyczyną rozwoju bakterii Legionelli, które są niebezpieczne dla zdrowia użytkowników instalacji.

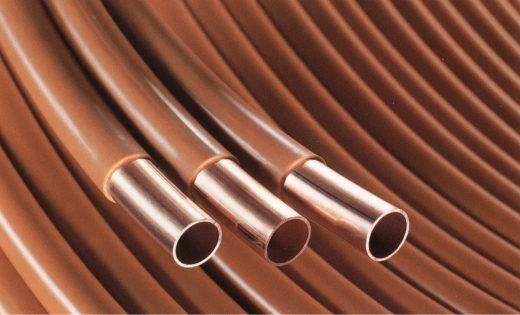

W procesie modernizacji i napraw instalacji sanitarnych i grzewczych można stosować cienkościenną rurę miedzianą z trwale zespoloną osłoną z tworzywa sztucznego. To innowacyjna rura dwuwarstwowa, składająca się z cienkościennej rury miedzianej trwale zespolonej z osłoną z polietylenu PE-RT, posiadająca znakomite właściwości plastyczne. Charakteryzuje się łatwym montażem i obróbką, łuki nawet o niewielkich promieniach można wykonywać ręcznie bez użycia giętarki (taka sama łatwość gięcia we wszystkich kierunkach).
Operacja cięcia nie wymaga stosowania piły lub obcinaka, rurę można ciąć nożycami.
Usuwanie zadziorów i kalibrowanie odbywa się w jednej operacji. Do łączenia rur stosuje się złączki zaprasowywane z podwójnym elementem zaciskowym - oringi z EPDM. Do łączenia mogą być stosowane złączki systemowe producentów cienkościennych rur miedzianych, jak i innych powszechnie stosowanych na rynku złączek zaprasowywanych z systemów tworzywowych (do zaciskarek z konturem TH). Technika łączenia opiera się na złączkach metalowych i metalowej rurze rdzeniowej z miedzi, która zapewnia wysoką wytrzymałość mechaniczną z dopuszczalnymi ciśnieniami roboczymi ponad 30 bar (również w wysokich temperaturach).
Wysoką niezawodność połączenia uzyskano dzięki małym tolerancjom wymiarowym bezszwowo ciągnionej rury miedzianej i korpusu metalowego złączki (metal/metal – dwa elementy uszczelniające – oringi - osadzone pomiędzy powierzchniami metalowymi – brak oznak starzenia – zasada uszczelnienia taka sama jak w przypadku zaprasowywanych złączkach miedzianych). Cienkościenne rury miedziane mogą być stosowane w instalacjach zimnej i ciepłej wody użytkowej, centralnego ogrzewania, ogrzewania i chłodzenia płaszczyznowego oraz w pompach ciepła woda/glikol – dolne źródło. Rdzeniowa rura miedziana spełnia wymagania normy PN-EN 1057, rury stosowane na runku polskim muszą posiadać atest DVGW, a także Aprobatę Techniczną ITB i Atest Higieniczny PZH. Rura jest dostępna w wymiarach (14x2, 16x2, 18x2 20x2, 26x3), w których produkowana jest większość rur z tworzyw sztucznych. Może być także stosowana do napraw instalacji z tworzyw sztucznych.
