konwencjonalnej przy wykorzystaniu tylko modułów podtynkowych? Oczywiście. Wystarczy zastosować system LCN i jego podstawowy moduł logiczny LCN-UPP wraz z dedykowanymi dla niego urządzeniami peryferyjnymi.LCN-UPP jest modułem podtynkowym pełniącym zarówno funkcje czujnika oraz elementu wykonawczego. Zasilany jest on napięciem 230V, przez co nie wymaga dodatkowego zasilacza oraz okablowania.

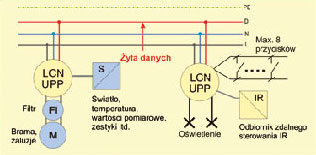

Przyłączany jest jak każdy moduł logiczny trzema przewodami: fazowym (czarny – L), neutralnym (niebieski – N) i przewodem danych
(biały – D). Wyposażony jest on w dwa wyjścia elektroniczne (przewody fioletowy i brązowy) o mocy do 300VA każde. Pozwalają one wykonywać funkcje załączania oraz ściemniania. Moduł montowany jest najczęściej w dowolnym miejscu w puszkach podtynkowych (np. w miejscu zamontowania wyłącznika) lub w puszkach rozgałęźnych, a co najciekawsze możemy zainstalować w nim zarówno przyciski konwencjonalne jak i całą gamę sensorów przyciskowych systemu EIB.

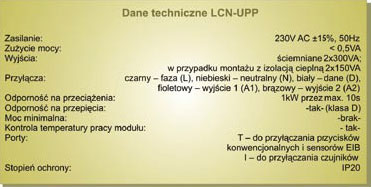

Moduł został wykonany tak, aby zużywać jak najmniejszą moc (zużycie
własne <0,5W) oraz aby uodpornić go na wszystkie zakłócenia występujące w instalacji elektrycznej, takie jak przeciążenia, zwarcia, przepięcia, zmiany napięcia i częstotliwości. Przykładowo maksymalna
przeciążalność tego modułu określona została na 1kW przez maksymalnie 10s. Do przyłączania zewnętrznych czujników oraz przycisków przygotowane zostały dwa porty: port T dla przycisków oraz port I dla czujników. Porty te umożliwiają również podłączanie szeregu dodatkowych urządzeń zwiększając możliwości samego modułu.
Rozwinięcie technicznych możliwości modułu LCN-UPP możliwe jest przez zastosowanie urządzeń peryferyjnych. Przykładowo podłączenie dodatkowego przekaźnika LCN-R1U rozszerza moduł o dodatkowe wyjście przełączalne o mocy do 3,5kW. |
Sterowanie oświetleniem
Moduł posiada dwa wyjścia ściemniane umożliwiając dowolną regulacje mocy tych wyjść od 0 do 100%. Wyjścia te mają wbudowane po dwa regulatory czasowe, którymi można wywołać funkcje np. oświetlenia klatki schodowej oraz ustawiać dowolny czas załączania każdego z wyjść. Możliwe jest sterowanie większością najpopularniejszych źródeł światła, czyli lampami żarowymi, halogenami, świetlówkami. Do zabezpieczenia modułu LCN-UPP stosuje się filtr LCNFI1. Filtr ten zabezpiecza również przed szczytami napięcia. Poprzez zastosowanie interfejsu LCN-DSI mamy także możliwość ściemniania świetlówek. Dla podniesienia wygody oraz komfortu sterowania oświetleniem wykorzystać można sceny świetlne, które zapewniają odpowiedni „klimat” w pomieszczeniach. W systemie LCN do tego celu również wykorzystywany jest moduł LCN-UPP. Dla każdego z jego wyjść elektronicznych możliwe jest zaprogramowanie dowolnych 100 scen świetlnych. W każdym budynku znajdują się również pomieszczenia, gdzie bardzo praktyczne jest sterowanie oświetleniem z wykorzystaniem czujników ruchu, takie jak toalety, korytarze, klatki schodowe. Do każdego modułu LCN-UPP można podłączyć 4 czujniki ruchu, a każdy z nich w sposób dowolny może sterować oświetleniem.
Sterowanie roletami
Istotną cechą inteligentnego domu jest również możliwość sterowania roletami. Dwa wyjścia, w jakie wyposażony jest LCN-UPP, zapewniają sterowanie silnikami w dowolny sposób. Moc 300VA nie jest jednak tutaj żadnym ograniczeniem. Do rolet czy żaluzji stosuje się (zamiast filtra LCN-FI1) moduł przekaźników LCN-R2U, dzięki któremu możemy podłączyć nawet duży silnik o mocy do 1800W.
Ustawianie parametrów w urządzeniach odbywa się przy pomocy oprogramowania LCNPRO w języku polskim i nie potrzeba do tego żadnej tajemnej wiedzy z dziedziny informatyki czy automatyki. |
Sterowanie temperaturą
Za pomocą modułu LCN-UPP możemy zapewnić w pomieszczeniu temperaturę najbardziej odpowiadająca potrzebom użytkowników. Wystarczy do portu I podłączyć czujnik temperatury LCN-TS, a do wyjść napęd zaworu grzejnikowego. W ten sposób możemy dowolnie sterować temperaturą.
Funkcje centralne
Zastosowanie modułów logicznych systemu LCN pozwala również na sterowanie grupowe lub centralne. Dzięki możliwości pełnej komunikacji możliwe jest przygotowanie centralnych funkcji, takich jak wyłącz wszystko, opuść wszystkie rolety czy bardzo przydatna symulacja obecności. Moduły LCN-UPP posiadają również zegary umożliwiające opóźnienie wykonania wszystkich funkcji od 1s do 45 dni. Pozwala to na zaprogramowanie powtarzających się w określonych odstępach czasu załączeń i wyłączeń oświetlenia, podnoszenia i opuszczania rolet, jak również sterowanie wszystkimi urządzeniami pozwalającymi przekonać wszystkich, że w domu znajdują się właściciele, podczas gdy oni spokojnie wypoczywają w ciepłych krajach. Do szeregu czynności centralnych, do jakich można wykorzystać moduł podtynkowy, jest również kontrola dostępu. Poprzez antenę umieszczoną pod tynkiem i moduł LCN-UT możemy zapewnić wstęp tylko osobom do tego upoważnionym. Moduł LCN-UPP
ma możliwość zapamiętania do 16 kluczy, którymi mogą być karty magnetyczne, breloczki do kluczy lub zegarki z wbudowanym chipem.
A czym to wszystko sterować?
Wykorzystanie możliwości modułu LCN-UPP jest możliwe poprzez podłączenie do modułu podtynkowego przez port T zarówno wyłączników dzwonkowych, jak również efektownie wyglądających sensorów przyciskowych systemu EIB. Podłączenie to odbywa się przez zastosowanie odpowiedniego adaptera z sygnalizatorem dźwiękowym: LCN-T8 dla wyłączników dzwonkowych oraz LCN-TEU dla sensorów EIB. Zastosowanie sensorów EIB umożliwia również pokazywanie na diodach LED informacji dotyczących zadziałania każdego z wyjść oraz przekazanie informacji pochodzących z czujników, np. temperatury. Dzięki tym informacjom użytkownik wie, co dzieje się w instalacji bez konieczności namacalnej kontroli. Tutaj należy też zauważyć, że za właściwości sensora EIB czy wyłącznika dzwonkowego odpowiada moduł podtynkowy, a nie rodzaj zastosowanego przycisku. Poza sterowaniem przez przyciski istnieje również możliwość zdalnego sterowania z wykorzystanie pilotów na podczerwień. Wystarczy tylko podłączyć do portu I odbiornik podczerwieni LCN-RR, a otrzymamy zdalne sterowanie lub kontrolę dostępu, gdzie kluczami stają się małe piloty LCN-RT. Opisane możliwości zastosowania modułu LCN-UPP należą do najczęściej wykorzystywanych. W zależności od potrzeb moduł można równocześnie z innymi funkcjami wykorzystywać jako urządzenie do w pełni automatycznego sterowania iluminacją budynków, jako urządzenie logiczne do realizacji skomplikowanych realizacji skomplikowanych programów automatyki, jak również jako urządzenie wspierające dla systemów alarmowych, przeciwpożarowych itd. W systemie LCN
wszystkie te możliwości realizowane są również przez moduły logiczne do montażu w rozdzielnicy, przez co system staje się bardzo elastyczny. Program współpracuje z systemami operacyjnymi Windows 98, 2000, Me oraz XP. Do oprogramowania wystarczy podstawowa wiedza z zakresu instalacji elektrycznych. Nie potrzeba również specjalnego okablowania. Wystarczy dołożenie do tradycyjnej instalacji elektrycznej czwartej żyły, dzięki której moduły LCNUPP będą mogły się komunikować. Zalety modułów LCN sprawiają,
że każdy elektryk sprosta oczekiwaniom, nawet najbardziej wymagającego klienta.
