Współczesne instalacje pneumatyczne wymagają zasilania czystym i suchym powietrzem o ściśle określonym ciśnieniu. Zapewnienie właściwych parametrów roboczych powietrza zasilającego instalacje pneumatyczne to zadanie stawiane stacjom przygotowania powietrza. Syntesi to najnowsza rodzina stacji przygotowania powietrza w ofercie Metal Work Pneumatic.
Marek Smykowski

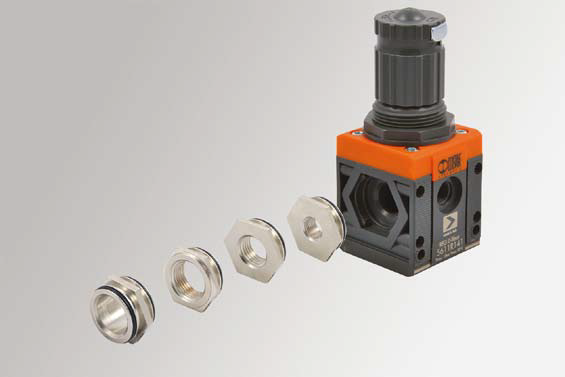

Konstrukcja modułowa systemu Syntesi zapewnia prosty i efektywny sposób budowy stacji przygotowania powietrza w dowolnej konfiguracji. Poszczególne moduły można łączyć są ze sobą za pomocą sześciokątnych łączników, wykonanych z mosiądzu niklowanego. Łącznik po osadzeniu w gnieździe, wykonanym w korpusie modułu, jest mocowany za pomocą dwóch śrub montażowych. Szczelność połączenia zapewnia uszczelnienie typu o-ring, a sześciokątny kształt łącznika zapewnia jednoznaczne ustalenie łączonych modułów względem siebie. Sześciokątne gniazda osadcze pozwalają na montaż specjalnych adapterów z przyłączami G1/8, G1/4 i G3/8.
System w standardzie oferuje rozwiązani techniczne, które do tej pory były oferowane jako opcje dodatkowe, lub wykonania specjalne:

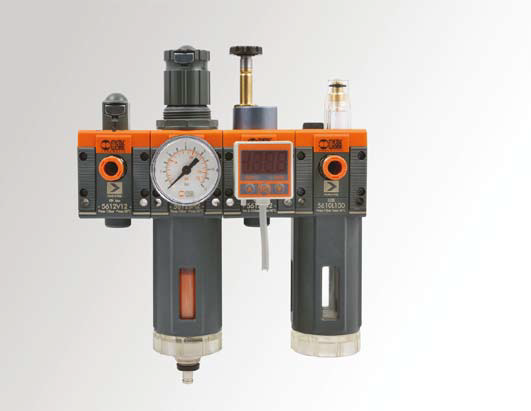

- dodatkowe przyłącza z przodu i z tyłu każdegomodułu o rozmiarze G1/8, które mogą być wykorzystane do podłączenia manometru, przekaźnika pneumo-elektrycznego lub złączy wtykowych, po zwalających na niezależny pobór sprężonego powietrza;
- możliwość stosowania różnych rozmiarów przyłączy na wejściu i wyjściu każdego z modułów;
- możliwość blokady za pomocą kłódki (lub dwóch kłódek) pokrętła zaworu odcinającego oraz pokrętła zaworu redukcyjnego, czy filtro-reduktora;
- pełne odpowietrzenie wsteczne dla zaworu redukcyjnego pozwalające na jego stosowanie
- między zaworem rozdzielającym, a elementem wykonawczym;
- system kompensacji zaburzeń ciśnienia zasilają cego zawór redukcyjny, czy filtro-reduktor, zapewniający utrzymanie stałej wartości zadanego ciśnienia wyjściowego bez względu na wzrost wartości ciśnienia powietrza zasilającego.

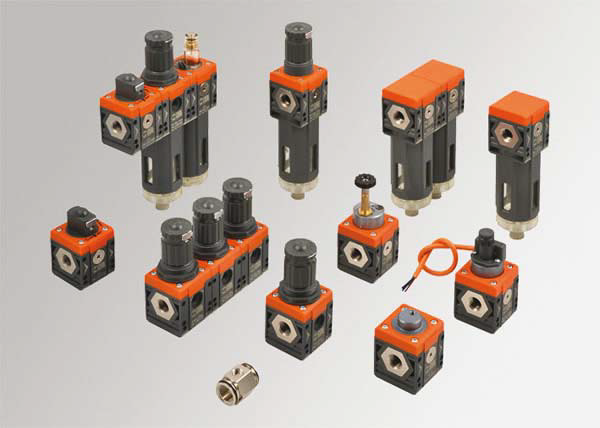

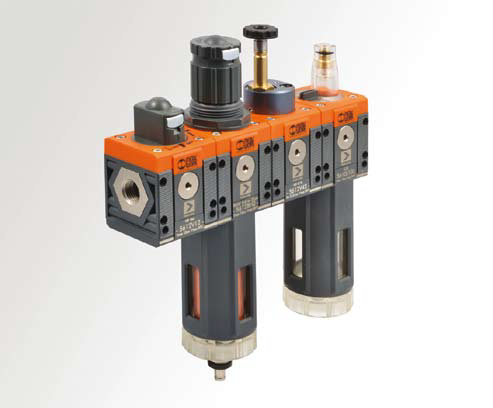

Syntesi dzięki szerokiej gamie jednostek funkcyjnych (np. filtr, zawór redukcyjny, zawór odcinający, zawór łagodnego startu, smarownica, filtro-reduktor, przekaźnik pneumo-elektryczny, etc.) i modułowej budowie pozwala na elastyczną konfigurację dowolnych wariantów stacji przygotowania powietrza.
