Wszystkie zamknięte instalacje centralnego ogrzewania ze źródłem ciepła o mocy powyżej 300 kW (z wyjątkiem instalacji z elektrodowymi źródłami ciepła lub wtórnych obwodów ogrzewczych z wymienników ciepła), powinny być wyposażone w urządzenia zabezpieczające przed wzrostem temperatury powierzchni grzewczych w kotle.
Taką informację możemy przeczytać w normie PN-EN 12828 dotyczącej projektowania wodnych instalacji centralnego ogrzewania. Jednak ogranicznik poziomu wody lub inne optymalne urządzenie powinno być również instalowane w mechanizmach wyposażonych w źródło ciepła o mocy mniejszej niż 300 kW, szczególnie w przypadku, gdy źródło ciepła zlokalizowane jest wyżej, niż większość grzejników.
Urządzenie WMS-WP6 występujące w ofercie AFRISO jest elektromechanicznym czujnikiem niskiego poziomu wody z pływakiem do zamkniętych instalacji grzewczych. Ma za zadanie chronić palnik przed spadkiem poziomu wody i brakiem przepływu medium grzewczego. Jeśli poziom wody spadnie poniżej minimum pływak uruchamia przełącznik, który odcina zasilanie kotła. Mechanizm zabezpieczający (blokada) uniemożliwia ponowne samoczynne jego uruchomienie. Dźwignia kontrolna umożliwia przesunięcie pływaka w dół, aby zasymulować stan alarmowy. Wersja WMS-WP6 bez blokady przeznaczona jest do odblokowania urządzenia zdalnie z szafy sterującej. Dodatkowo, podczas wywołania stanu alarmowego WMS-WP6 ma możliwość włączenia dodatkowego urządzenia np. lampy z buczkiem by zasygnalizować sygnałem świetlnym oraz dźwiękowym o prawdopodobnej nieszczelności na instalacji.
MONTAŻ

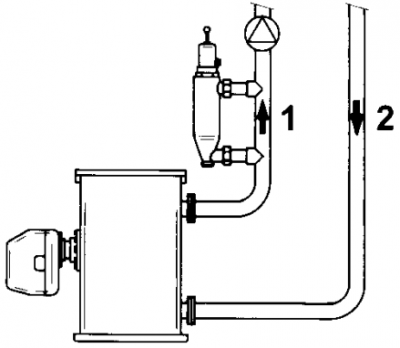

Oto kilka istotnych wskazówek jak prawidłowo zamontować WMS-WP6 w instalacji:
- Należy montować w pozycji pionowej.
- Pompa nie może wywierać żadnego wpływu na pływak urządzenia np. poprzez wytwarzanie silnego nadciśnienia czy podciśnienia.
- Należy montować tak, aby główny przepływ medium nie przechodził przez urządzenie.
- Nie należy montować przed zaworem mieszającym.
- Poziom minimalny zadziałania alarmu musi znajdować się około 100 mm powyżej najwyższej części kotła.
- Nie dopuszcza się stosowania zaworów ani innych urządzeń odcinających, które mogłyby zakłócić lub uniemożliwić niezawodne działanie czujnika niskiego poziomu wody.
WMS-WP6. Dokupując dwa śrubunki możemy połączyć WMS-a z instalacją bez spawania.
Oba dostępne WMS-y zarówno z blokadą jak i bez blokady występujące w ofercie AFRISO wyposażone są w króćce do przyspawania. Należy pamiętać, aby nie spawać króćców, które są podłączone do WMS, ponieważ może to doprowadzić do odkształcenia się pływaka wykonanego z tworzywa sztucznego. Najpierw należy wykręcić króćce, przyspawać je do instalacji, a dopiero później wkręcić na czujnik.
PODŁĄCZENIE ELEKTRYCZNE

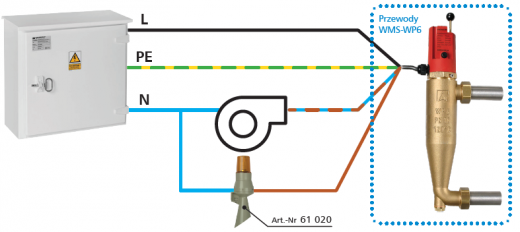

WMS-WP6 z blokadą wyposażony jest w 4 przewody: fazowy, ochronny, do sterowania palnikiem oraz do włączenia dodatkowego urządzenia. W tym przypadku jest to lampa z buczkiem. W momencie gdy poziom wody spadnie pływak znajdujący się wewnątrz wyłączy palnik oraz włączy dodatkowe urządzenie sygnalizujące o niebezpieczeństwie. Pozwoli to uniknąć poważnych konsekwencji związanych z przegrzaniem wymiennika źródła ciepła, co może doprowadzić do całkowitego jego zniszczenia.
WMS-WP6. Należy pamiętać, że podłączenie elektryczne powinno zostać wykonane przez uprawnionego elektromontera.
KORZYŚCI
Zamontowanie urządzenia WPS-WP6 nie tylko pozwoli spełnić wymogi prawne obowiązujące w naszym kraju, ale również nie doprowadzi do bardzo kosztownej naprawy wymiennika ciepła. Jest to zazwyczaj spowodowane właśnie zbyt małym poziomem medium grzewczego w instalacji.
Zobacz film poradnikowy, w którym przedstawiamy w jaki sposób zabezpieczyć źródło ciepła przed zbyt niskim poziomem wody w instalacji z wykorzystaniem czujnika WMS.
