Właściwy dobór dolnego źródła ciepła daje gwarancję wysokiej efektywności...
inż. Mariusz KOPKA

Właściwy dobór dolnego źródła ciepła daje gwarancję wysokiej efektywności działania pompy ciepła. Należy pamiętać o najważniejszej roli instalacji pompy ciepła jaką jest zapewnienie wystarczającej ilości energii cieplnej do ogrzania budynku. Na opłacalność całej inwestycji w dłuższym przedziale czasu ma też duży wpływ zdolność dolnego źródła do regeneracji, jego koherentność, sposób wykonania instalacji czy konieczność uzyskania pozwoleń w przypadku pionowego GWC. Jeśli chodzi o możliwość powrotu instalacji do temperatury początkowej w następnym sezonie grzewczym, to w przypadku kolektorów pionowych może dojść do spadku temperatury.

ZAŁOŻENIA PROJEKTOWE

Obliczenia projektowe zostały wykonane dla wolnostojącego budynku jednorodzinnego znajdującego się w Malborku, którego charakterystykę cieplną przedstawiono w tabeli 1. Występujące w nim straty energii cieplnej ograniczono przez wymianę stolarki okiennej na okna z szybą podwójną oraz zastosowanie warstwy izolacji cieplnej.

Parametr Oznaczenie Jednostka Typ systemu ogrzewania w budynku
konwekcyjne ścienne podłogowe
Strefa klimatyczna [-] 2
Projektowa temperatura
zewnętrzna
Θe [oC] -18
Średnia roczna
temperatura zewnętrzna
Θm,e [oC] 7,9
Powierzchnia ogrzewana
budynku
Ah [m2] 150,0 147,5 150,0
Kubatura ogrzewana
budynku
Vh [m3] 356,5 349,6 340,7
Projektowe obciążenie
cieplne budynku
ΦHL [W] 6963 6961 7236
Temperatura zasilania
obiegu grzewczego
THV [oC] 55 45 35

Przedstawiony przykład obliczeniowy dotyczy urządzenia charakteryzującego się temperaturą zasilania obiegu grzewczego THV= 55oC, która odpowiada konwekcyjnemu systemowi ogrzewania budynku.

OKREŚLENIE CHARAKTERYSTYKI SPRĘŻARKOWEJ POMPY CIEPŁA

W celu wyznaczenia parametrów sprężarkowej pompy ciepła oraz instalacji dolnego źródła ciepła posłużono się modelem obliczeniowym oraz wytycznymi technologii wykonania gruntowych wymienników ciepła opartymi na zaleceniach PORT PC oraz firmy Viessmann. Obliczenia teoretycznej mocy grzewczej sprężarkowej pompy ciepła odpowiadającej projektowemu obciążeniu cieplnemu budynku wykonano w programie Audytor OZC.

Obliczenie teoretycznej mocy grzewczej sprężarkowej pompy ciepła

Wartość rzeczywistej mocy grzewczej została powiększona w porównaniu do teoretycznej ze względu na przerwy w pracy urządzenia wymuszone koniecznością regeneracji gruntu. Przyjęto, że czas przerwy w pracy sprężarkowej pompy ciepła będzie wynosił Tp= 10 h.

Tp – czas przerwy w pracy sprężarkowej pompy ciepła, który należy pomniejszyć o dwie godziny ze względu na bezwładność budynku [h].

gdzie:

Tp – czas przerwy w pracy sprężarkowej pompy ciepła, który należy pomniejszyć o dwie godziny ze względu na bezwładność budynku [h].

Na podstawie rzeczywistej mocy grzewczej dobrano sprężarkową pompę ciepła, której charakterystykę techniczną przedstawiono w tabeli 2.

Korzystając ze współczynnika wydajności grzewczej charakteryzującego dobrane urządzenie wyznaczono moc napędową sprężarki:

COP – współczynnik wydajności grzewczej sprężarkowej pompy ciepła [-].

gdzie:

COP – współczynnik wydajności grzewczej sprężarkowej pompy ciepła [-].

Kolejnym krokiem było wyznaczenie wydajności chłodniczej pompy ciepła:

Wyznaczenie wydajności chłodniczej pompy ciepła

Znając parametry sprężarkowej pompy ciepła zestawione w tabeli 2, pracującej w trybie grzania określono strumień ciepła doprowadzony do gruntu przez rewersyjną pompę ciepła:

Strumień ciepła doprowadzony do gruntu przez rewersyjną pompę ciepła

Tabela 2. Charakterystyka techniczna sprężarkowej pompy ciepła Vitocal 200_G BWC 201.A13 firmy Viessmann [1]

Parametr Oznaczenie Jednostka Wartość
Czas pracy sprężarkowej
pompy ciepła
Tsp [h] 2900
Czas przerwy w pracy sprężarkowej
pompy ciepła
Tp [h] 10
Temperatura zasilania obiegu
grzewczego
THV oC 55 45 35
Teoretyczna moc grzewcza [kW] 6,96 6,96 7,24
Rzeczywista moc grzewcza 11,93 11,93 12,41
Znamionowa moc grzewcza 11,98 12,46 12,95
Współczynnik wydajności
grzewczej COP
COP [-] 3 4 5
Moc sprężarki Psp [kW] 3,99 3,12 2,59
Wydajność chłodnicza 7,99 9,35 10,36
Moc grzewcza w trybie
chłodzenia
15,97 15,58 15,54
Spadek temperatury czynnika
niskozamarzającego
w parowniku
ΔTp [K] 5
Opór przepływu czynnika
niskozamarzającego w parowniku
ΔPpc [kPa] 4,5


WYZNACZENIE PARA METRÓW GEO METRYCZNYCH PIONOWEGO GWC

Pierwszy krokiem w wyznaczeniu parametrów geometrycznych pionowego GWC podanych w tabeli 6, było określenie średniego współczynnika przewodzenia ciepła, który wyznaczono na podstawie struktury geologicznej gruntu opisanej w tabeli 3.

wyznaczenie parametrów geometrycznych pionowego GWC

gdzie:

ui – udział i- tej warstwy gruntu w całej długości pionowego GWC [-], λi – współczynnik przewodzenia ciepła dla i- tej warstwy gruntu [W/mK].

Tabela 3. Współczynnik przewodzenia ciepła dla wybranej struktury geologicznej gruntu [2]

Rodzaj gruntu Udział warstwy gruntu
w całej długości
pionowego GWC
Współczynnik
przewodzenia ciepła
u λ
[-] [W/mK]
Piasek lekki (5%wody) 0,25 1,35
Piasek lekki (15% wody) 0,15 1,55
Glina ciężka (5% wody) 0,40 1,2
Piasek ciężki (5% wody) 0,20 2,2

Znając średni współczynnik przewodzenia ciepła określono jednostkową wydajność cieplną pionowego GWC na podstawie rysunku 1:

współczynnik przewodzenia ciepła

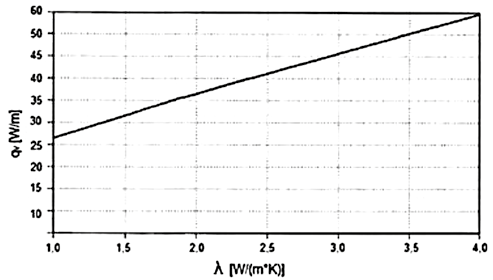

Rys. 1. Zależność między jednostkową wydajnością cieplną pionowego GWC qv a współczynnikiem przewodzenia ciepła gruntu λ [3]
Rys. 1. Zależność między jednostkową wydajnością cieplną pionowego GWC qv a współczynnikiem przewodzenia ciepła gruntu λ [3]

Następnie obliczono długość sondy pionowej:

Długość sondy pionowej

Przy wyznaczaniu wymaganej długości odwiertu uwzględniono współczynnik korekcyjny zależny od czasu pracy sprężarkowej pompy ciepła.

długości odwiertu uwzględniono współczynnik korekcyjny zależny od czasu pracy sprężarkowej pompy ciepła

długości odwiertu uwzględniono współczynnik korekcyjny zależny od czasu pracy sprężarkowej pompy ciepła

Zgodnie z zaleceniami o maksymalnej długości odwiertu określono ilość sond w instalacji pionowego GWC.

długości odwiertu określono ilość sond w instalacji pionowego GWC.

Znając ilość sond pionowego GWC, obliczono długość pojedynczego wymiennika:

długość pojedynczego wymiennika

Przystępując do wyznaczenia średnicy wewnętrznej sondy pionowej przyjęto następujące założenia:

  • czynnik niskozamarzający stanowi wodny roztwór glikolu propylenowego, którego charakterystykę przedstawiono w tabeli 4;
  • przewody rozprowadzające oraz rury doprowadzające wykonane będą z polietylenu sieciowanego (PE-80);
  • odległość między sąsiadującymi sondami powinna wynosić minimum 6 m.

Tabela 4. Właściwości cieplno-fizyczne roztworu wodnego glikolu propylenowego [3]

Parametr Oznaczenie Jednostka Wartość
Gęstość ρcn [kg/m3] 1057
Lepkość kinematyczna υcn [mm2/s] 8,30
Ciepło właściwe ccn [kJ/kgK] 3,76
Zawartość koncentratu w roztworze
wodnym
zk [%] 36

W celu wyznaczenia średnicy sondy pionowej, określono wydajność chłodniczą przypadającą na jedną sekcję GWC:

Wyznaczenie średnicy sondy pionowej

oraz strumień objętościowy czynnika niskozamarzającego uwzględniając spadek temperatury nośnika ciepła w parowniku ΔTp= 5 K:

strumień objętościowy czynnika niskozamarzającego

gdzie:

ρcn – gęstość czynnika niskozamarzającego [kg/m3], ccn – ciepło właściwe czynnika niskozamarzającego [kJ/ kgK],

Przy założeniu prędkości przepływu czynnika niskozamarzającego ϑ=0,4 m/s otrzymano średnicę wewnętrzną sondy pionowej, która wyniesie:

średnica wewnętrzna sondy pionowej

Na podstawie otrzymanej wartości oraz tabeli 5 określono średnicę nominalną sondy pionowej:

średnica nominalna sondy pionowej

W przypadku wyznaczania średnicy przewodu doprowadzającego należało przyjąć wydajność chłodniczą przypadającą na cały obieg dolnego źródła pompy ciepła.

Wydajność chłodnicza

Wydajność chłodnicza

Przy zwiększonym strumieniu objętościowym oraz zachowanej prędkości przepływu roztworu wodnego glikolu w przewodzie doprowadzającym w odniesieniu do sondy pionowej nastąpiło zwiększenie średnicy rurociągu zasilającego:

Strumien objętościowy

Na podstawie otrzymanej wartości średnicy wewnętrznej oraz tabeli 5 określono średnicę nominalną przewodów doprowadzających, która wynosi:

Srednica nominalna przewodów doprowadzających

Posługując się tabelą 5 oraz wyznaczoną średnicą nominalną sondy pionowej i przewodu doprowadzającego określono ilość płynu potrzebną do napełnienia pionowego GWC.

Ilość płynu potrzebną do napełnienia pionowego GWC

Ilość płynu potrzebną do napełnienia pionowego GWC

gdzie:

Lw – wymagana długość odwiertu [m], Xs – pojemność rur sondy pionowej [l/m], Lpd – długość przewodów doprowadzających [m], Xpd – pojemność przewodów doprowadzających [l/m].

Tabela 5. Pojemność przewodu rurowego w zależności od średnicy wewnętrznej rury [4]

Średnica zewnętrzna Dz /
grubość ścianki gs[mm]
Średnica nominalna Dn [mm] Pojemność rury X [l/m]
20/ 2,0 15 0,201
25/ 2,3 20 0,327
32/ 3,0 25 0,531
40/ 2,3 32 0,984
40/ 3,7 32 0,835
50/ 2,9 40 1,595
50/ 4,6 40 1,308
63/ 5,8 50 2,070
63/ 3,6 50 2,445

Do obliczenia ilości suchej masy wiążącej wykorzystano właściwości materiału wypełniającego odwiert. Znając średnicę nominalną określono średnicę zewnętrzną sondy pionowej posługując się tabelą 5.

Obliczenie ilości suchej masy wiążącej

gdzie:

gs – grubość ścianki sondy pionowej [m].

W kolejnym kroku wyznaczono objętość materiału wypełniającego dla wszystkich odwiertów GWC:

Objętość materiału wypełniającego dla wszystkich odwiertów GWC

Objętość materiału wypełniającego dla wszystkich odwiertów GWC

gdzie:

Do – średnica odwiertu sondy pionowej [m].

Następnie obliczono ilość suchej masy wiążącej przy założonej gęstości materiału ρsmw=810 kg/m3:

ilość suchej masy wiążącej

Tabela 6. Charakterystyka pionowego GWC dla nierewersyjnej pompy ciepła [opr.wł.]

Parametr Oznaczenie Jednostka Nierewersyjna
pompa ciepła
Rewersyjna
pompa ciepła
Współczynnik wydajności
grzewczej COP
Współczynnik wydajności
grzewczej COP
3 4 5 3 4 5
Moc sprężarki Psp [kW] 3,99 3,12 2,59 3,99 3,12 2,59
Wydajność chłodnicza/
Moc grzewcza w trybie
chłodzenia
[kW] 7,99 9,35 10,36 15,97 15,58 15,54
Łączna długość sondy
pionowej
Lo [m] 257,63 301,45 334,19 644,09 628,02 626,61
Wymagana długość
odwiertu
Lw [m] 373,57 437,10 484,58 933,92 910,64 908,59
Ilość sond pionowego GWC Ns [-] 4 5 5 10 10 10
Długość pojedynczej sondy
pionowej
Lw,1 [m] 93,39 87,42 96,92 93,39 91,06 90,86

UWAGA: W przypadku wyznaczenia parametrów GWC dla rewersyjnej pompy ciepła, uwzględniając zmianę charakteru pracy urządzenia poza okresem grzewczym, obliczenia wykonano w oparciu o strumień ciepła odprowadzany do gruntu.

Po określeniu wymiarów gruntowego wymiennika ciepła dla dobranej sprężarkowej pompy ciepła pracującej w trybie grzewczym oraz w trybie chłodzenia aktywnego, wyznaczono współczynnik zwymiarowania instalacji przedstawiony w tabeli 7 oraz rysunku 2 [5].

Współczynnik zwymiarowania instalacji

Tabela 7. Parametry pionowego GWC dla pompy ciepła pracującej w trybie grzania oraz w trybie chłodzenia aktywnego z uwzględnieniem wskaźnika WZI [opr.wł.]

Parametr Oznaczenie Jednostka Współczynnik wydajności grzewczej COP
3 4 5
Wymagana długość odwiertu
dla nierewersyjnej pompy
ciepła
Lw [m] 373,57 437,10 484,58
Wymagana długość odwiertu
dla rewersyjnej pompy ciepła
Lw,r [m] 933,92 910,64 908,59
Współczynnik zwymiarowania
instalacji
WZI [-] 2,5 2,1 1,9

Wzrost współczynnika wydajności grzewczej COP powoduje spadek współczynnika zwymiarowania instalacji. Wynika to z mniejszego strumienia ciepła doprowadzonego do gruntu podczas pracy SPC w trybie chłodzenia aktywnego przez ogrzewanie niskotemperaturowe w porównaniu do systemu charakteryzującego się wyższą temperaturą obiegu grzewczego.

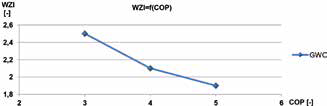

Rys. 2. Zależność współczynnika zwymiarowania instalacji w funkcji współczynnika COP [opr.wł.]
Rys. 2. Zależność współczynnika zwymiarowania instalacji w funkcji współczynnika COP [opr.wł.]

OKREŚLENIE PARAMETRÓW POMPY OBIEGU PIERWOTNEGO

Przed wyznaczeniem mocy pompy obiegu pierwotnego sprężarkowej pompy ciepła przedstawionej w tabeli 8, należało określić straty ciśnienia wywołane oporami hydraulicznymi w przewodach doprowadzających oraz wymiennikach gruntowych. Pierwszy krokiem prowadzącym do określenia liniowych strat ciśnienia w rurach rozprowadzających było wyznaczenie liczby Reynoldsa uwzględniając strumień objętościowy płynu przypadający na jedną sondę.

 wyznaczenie liczby Reynoldsa

gdzie:

υcn – lepkość kinematyczna czynnika niskozamarzającego [m2/ s].

Znając charakter przepływu czynnika niskozamarzającego, wyznaczono współczynnik oporów liniowych:

 współczynnik oporów liniowych

Następnie obliczono prędkość przepływu nośnika ciepła dla założonej średnicy nominalnej rurociągu:

prędkość przepływu nośnika ciepła dla założonej średnicy nominalnej rurociągu

Kolejnym krokiem było wyznaczenie jednostkowych, liniowych strat ciśnienia w sondzie pionowej.

wyznaczenie jednostkowych, liniowych strat ciśnienia w sondzie pionowej

Liczba Reynoldsa określająca charakter przepływu w przewodzie doprowadzającym została obliczona po uwzględnieniu zwiększonego w porównaniu do sondy pionowej strumienia objętościowego płynu oraz średnicy nominalnej rurociągu:

Liczba Reynoldsa

Większa burzliwość przepływu objawiła się mniejszym współczynnikiem oporów linowych.

współczynnikiem oporów linowych

W celu obliczenia jednostkowych linowych strat ciśnienia w przewodzie doprowadzającym, wyznaczono prędkość przepływu czynnika niskozamarzającego.

 obliczenia jednostkowych linowych strat ciśnienia w przewodzie doprowadzającym

 obliczenia jednostkowych linowych strat ciśnienia w przewodzie doprowadzającym

Po obliczeniu strat ciśnienia przypadających na jeden metr przewodu wymiennika, wyznaczono liniowe straty ciśnienia GWC.

 liniowe straty ciśnienia GWC

Kolejnym krokiem było określenie miejscowych strat ciśnienia przy uwzględnieniu współczynnika oporów miejscowych dla rury polietylenowej wynoszącego ζ=0,42.

określenie współczynnika oporów miejscowych dla rury polietylenowej wynoszącego

gdzie:

Σζ – suma współczynników oporów miejscowych występujących w działce [-].

Suma oporów miejscowych została wyznaczona na podstawie liczby zagięć rury wymiennika odpowiadającej ilości sond pionowych:

Suma oporów miejscowych

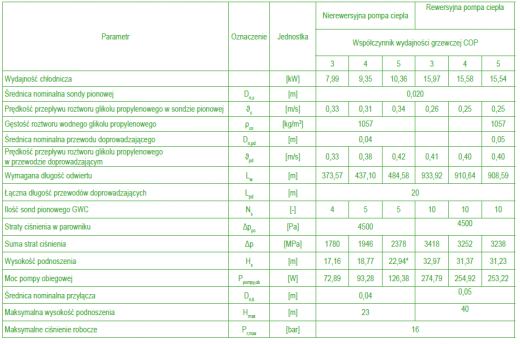

Tabela 8. Dane techniczne pompy obiegowej dla nierewersyjnej i rewersyjnej pompy ciepła

Tabela 8. Dane techniczne pompy obiegowej dla nierewersyjnej i rewersyjnej pompy ciepła

Przyjmując straty ciśnienia w parowniku sprężarkowej pompy ciepła zgodnie z jej charakterystyką, określono całkowite opory hydrauliczne [1]:

d

Uwzględniając lepkość kinematyczną czynnika niskozamarzającego we wcześniejszych obliczeniach przy wyznaczaniu rzeczywistej wysokości podnoszenia pompy ciepła oraz strumienia objętościowego przepływu czynnika niskozamarzającego przez przewody doprowadzające, pominięto współczynnik korekcyjny:

wyznaczanie rzeczywistej wysokości podnoszenia pompy ciepła

gdzie:

g – przyspieszenie ziemskie [m/s2].

wyznaczanie rzeczywistej wysokości podnoszenia pompy ciepła

Na podstawie obliczonych parametrów dobrano pompę dla obiegu pierwotnego.

PODSUMOWANIE

Określenie obciążenia cieplnego budynku przy wykorzystaniu programu Audytor OZC pozwoliło na wyznaczenie teoretycznej mocy sprężarkowej pompy ciepła. Na podstawie rzeczywistej charakterystyki SPC uwzględniającej czas przerwy w jej pracy dobrano urządzenie. Korzystając ze współczynnika wydajności grzewczej odpowiadającego temperaturze zasilania obiegu grzewczego dla danego typu systemu ogrzewania określono moc sprężarki, wydajność chłodniczą oraz strumień ciepła doprowadzonego do gruntu przez rewersyjną pompę ciepła w trybie chłodzenia aktywnego. Wyznaczenie tych parametrów pozwoliło przejść do obliczenia wymiarów GWC. Poza wydajnością chłodniczą dla nierewersyjnej SPC oraz strumieniem ciepła doprowadzonego do gruntu w przypadku rewersyjnej pompy ciepła, wpływ na parametry geometryczne sondy pionowej mają: czas pracy urządzenia oraz jednostkowa wydajność cieplna gruntu. Zauważono, że dla nierewersyjnej pompy ciepła spadek temperatury zasilania obiegu grzewczego skutkował zwiększeniem wymiarów GWC. Odwrotne zjawisko zaobserwowano w przypadku urządzenia pracującego w trybie chłodzenia aktywnego znajdując potwierdzenie w malejącym wskaźniku zwymiarowania instalacji WZI przy zwiększającym się współczynniku wydajności grzewczej. Przed określeniem charakterystyki pompy obiegowej obiegu pierwotnego SPC, określono straty ciśnienia wywołane oporami hydraulicznymi w przewodach doprowadzających oraz wymiennikach gruntowych. Ze względu na największe wymiary instalacji DŹC rewersyjnej pompy ciepła o współczynniku COP=3, zastosowano pompę obiegową o największym poborze mocy.

cdn...

LITERATURA

1. Wytyczne projektowe pomp ciepła Vitocal Viessmann, 05/ 2012.

2. Raport o oddziaływaniu przedsięwzięcia na środowisko – Zmiana koncecesji dla przedsięwzięcia polegającego na poszukiwaniu i rozpoznawaniu złóż gazu ziemnego w obrębie obszaru koncesji Malbork, URS Polska Sp. z o.o, 02/2013.

3. Wytyczne projektowania, wykonania i odbioru instalacji z pompami ciepła, Wyd. PORT PC, Kraków, 2013.

4. Wytyczne projektowe – Systemy pomp ciepła, Viessmann Sp. z o.o., Wrocław, 05/2005.

5. Koszorek P.: Analiza możliwości regeneracji gruntu za pomocą rewersyjnej pompy ciepła. „Technika Chłodnicza i Klimatyzacyjna”, 10/ 2015.

Firma: I.P.P.U.MASTA Spółka z o.o.
Tagi: pompa ciepła, Wydawnictwo Masta, TCHiK, Technika Chłodnicza i Klimatyzacyjna, wymiennik gruntowy, żródło ciepła, dobór dolnego źródła ciepła


Polecane artykuły

ArmaComfort – komfort akustyczny bez kompromisów

2024-08-06 www.wod-kan.biz

ArmaComfort to system izolacji akustycznych przeznaczonych do stosowania na rurach deszczowych i kanalizacyjnych...



Inwestycje w infrastrukturę wodno-kanalizacyjną wyzwaniem dla Polski

2024-07-26 www.wod-kan.biz

Wraz ze wzrostem liczby ludności na świecie, zapotrzebowanie na czystą wodę i efektywne systemy kanalizacyjne...



NOWOŚĆ! ArmaFlex ACE Plus - izolacje systemów HVAC o podwyższonej klasie reakcji na ogień (NRO)

2024-02-07 www.wod-kan.biz

Najnowszą generację produktów izolacyjnych ArmaFlex ACE Plus charakteryzuje podwyższony stopień...



NOWOŚĆ! Systemy preizolowanych rurociągów AustroPEX - maksymalna elastyczność i sprawny montaż

2024-01-12 www.wod-kan.biz

AustroPEX to system lekkich i elastycznych preizolowanych rurociągów opracowanych z myślą o zastosowaniu...



Skuteczna ochrona systemów wodno-kanalizacyjnych przed zamarzaniem

2023-12-10 www.wod-kan.biz

W Polsce, w zależności od obszaru, strefy przemarzania sięgają do głębokości od 0,8 do 1,4 metra....



NOWOŚĆ! Elastyczne rurociągi AustroPUR Armacell – komplementarność, wygoda użycia i wysoka izolacyjność cieplna instalacji

2023-12-08 www.wod-kan.biz

AustroPUR Armacell to nowoczesne preizolowane rurociągi dedykowane użyciu w sieciach ciepłowniczych...




Wszelkie prawa zastrzeżone © 2004-2024 Vertica Technologie Internetowe.
