W roku 1979 firma Vulkan Lokring rozpoczęła produkcję pierścieni i złączy pod nazwą Lokring. Łączeniem rur metodą Vulkan-Lokring bardzo szybko zainteresował się przemysł chłodniczy i w roku 1984 produkcja wyniosła 16 mln. sztuk.
W Polsce zastosowano metodę Vulkan-Lokring w produkcji sprzętu chłodniczego po raz pierwszy w 1989 r. Pierścienie i złącza Lokring łączą w bardzo prosty sposób końce rur także z różnych materiałów. Montuje się je od ø 1,6 mm do ø 35 mm..
Zasada łączenia rur metodą VULKAN LOKRING polega na tym, że dwie łączone rury przesunięte teleskopowo (przy jednopierścieniowym montażu) lub przesunięte do siebie (przy dwupierścieniowym montażu), zostają następnie zaciśnięte przez pierścień lub złącze LOKRING. W ten sposób powstaje silne, nierozłączne zarazem elastyczne uszczelnienie metal/metal. Metoda ta jest korzystniejsza dlatego też, że eliminuje ujemne skutki lutowania lub spawania. Pozwala także na łączenie w sposób bardzo prosty rur aluminiowych i miedzianych.
Łączenie rur złączami i pierścieniami Vulkan-Lokring, wykluczające lutowanie lub spawanie, jest metodą całkowicie bezpieczną, co jest szczególnie ważne przy zastosowaniu jej w produkcji i usługach naprawczych sprzętu chłodniczego napełnianego izobutanem (R600a). Łączenie rur metodą Vulkan Lokring znalazło szczególnie zastosowanie w technice chłodniczej i klimatyzacyjnej w systemach produkcyjnych sprzętu domowego, przemysłowego i w szerokim zakresie serwisu tego sprzętu.
Cechy charakterystyczne połączenia rurowego LOKRING
• trwałe, hermetycznie szczelne połączenie metal-metal
• bezproblemowe łączenia rur wykonanych z różnych materiałów
• wysoka niezawodność
• bez specjalnego przygotowania rur
• łatwy, czysty i szybki montaż
• poręczne narzędzia montażowe, bez zasilania energią
• dopuszczalna wysoka tolerancja montażowa
• płaszczyzna montażowa bez działania karbu
• bez spawania, lutowania lub nacinania gwintem
• ekologiczny i bezpieczny system łączeniowy
Ciśnienie i temperatura
Połączenia Lokringa zaprojektowane są na ciśnienie robocze 50 bar przy 5-krotnym zabezpieczeniem i dla zakresu temperaturowego od -50° do +150°C.
Rodzaje stosowanych materiałów
Połączenia rurowe LOKRING wykonane są z aluminium i mosiądzu. Rodzaj materiału połączeń Lokring zależny jest od materiału, z jakiego wykonane są łączone ze sobą rury.
Zależność tę przedstawia tabela:
|
Rodzaje materiałów łączonych rur pierścienia LOKRING |
Rodzaj materiału |
| Al – Al | Al |
| Al – Cu | Al |
| Al – St | Al |
| Cu – Cu | Ms |
| Cu – St | Ms |
| St – St | Ms |
Ogólny zakres stosowania połączeń Vulkan Lokring
Jednopierścieniowe połączenie rurowe

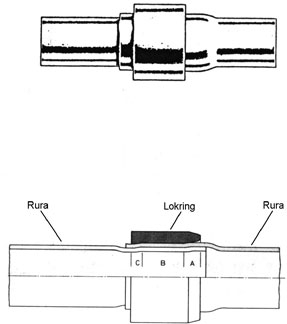

Jednopierścieniowe połączenie (stosowane najczęściej przy produkcji) jest najprostsze i najekonomiczniejsze. Składa się z rury wewnętrznej i zewnętrznej roztłoczonej, lub o większej średnicy i jednego pierścienia LOKRING. Metoda jednopierścieniowa stosowana jest przy użyciu agregatu hydraulicznego, którym wykonuje się roztłaczanie rur, a następnie operacje łączenia jednym pierścieniem. Czas technologiczny roztłaczania jednego końca rury wynosi ok. 10 sek. a montażu ok. 20 sek.
W produkcji małych serii lub pracach prototypowych można także stosować metodę łączenia jednopierścieniowego, używając do tego celu specjalnych ręcznych szczypiec do roztłaczania i montażu.
Podyktowane to jest względami ekonomicznymi. Szczegółowe opisy, dane dotyczące jednopierścieniowego łączenia rur, znajdują się w informatorze poświęconym jednopierścieniowemu łączeniu rur.
Dwupierścieniowe połączenie rurowe
Metody jednopierścieniowego łączenia rur nie stosuje się w serwisach naprawczych, ze względu na konieczność roztłaczania jednego końca rury, co jest praktycznie w czasie naprawy wyrobu niemożliwe. W serwisach naprawczych stosuje się dwupierścieniowe połączenia składające się z króćca i dwóch pierścieni. Złącza LOKRING dostarczane są w stanie wstępnie zmontowanym na króćcu, tzn. większa końcówka stożkowego otworu jest wprasowana na zewnętrzną średnicę króćca.
W czasie montażu rur, które mają być połączone, przesuwa się na króćcu obydwa pierścienie. Na skutek specjalnego kształtu wewnętrznego pierścienia, średnica króćca zostaje tak dalece zredukowana, że powierzchnia zewnętrzna znajduje się w całkowicie ścisłym kontakcie z łączoną rurą i przy nieznacznej jej redukcji zakleszcza się. W ten sposób tworzy się hermetycznie uszczelnione połączenie metal/metal przy czym redukcja średnicy rur jest tak nieznaczna, że nie powstaje dający się zmierzyć spadek ciśnienia względnie redukcja szybkości przepływu.

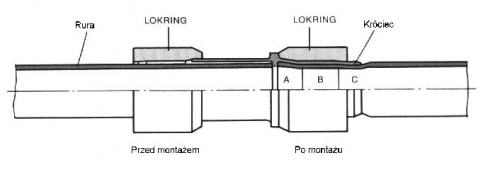

Obszar cylindryczny „A” pierścienia LOKRING ułatwia wstępny montaż na króćcu. Obszar cylindryczny „B” redukuje średnicę zewnętrzną łączonej rury o co najmniej 0,2%. Gwarantuje to wysoką wytrzymałość gięcia i wystarczający opór przeciw siłom skręcającym, które mogą na to połączenie oddziaływać. Główny obszar uszczelnienia „C” redukuje średnicę zewnętrzną rury o co najmniej 2%. Powstające w kierunku zewnętrznym siły radialne rury i króćca i siły radialne pierścienia skierowane do wewnątrz wywołują stan równowagi, który pozostaje na całą żywotność połączenia jako stan elastycznego naprężenia wstępnego. Struktura i funkcjonowanie złącza LOKRING w usługach naprawczych
 |
 |
Złącze Lokring składa się z dwóch pierścieni i jednego króćca rurowego. W celu wykonania połączenia rurowego końce rur łączonych należy umieścić w króćcu, a pierścienie Lokring przesunąć przez króciec. Specjalnie wykonany profil wewnętrzny pierścienia powoduje redukcję średnicy króćca tak dalece, że ścianka króćca znajduje się w całkowicie bliskim kontakcie z zewnętrzna powierzchnią łączonej rury, tworząc obcisk z lekką redukcją.

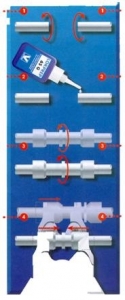

Zasada montażu połączeń złączem LOKRING w naprawach
Przed montażem połączenia rurowego złączem Lokring, należy końce łączonych rur oczyścić papierem ściernym lub włókniną ścierną. Dla wyeliminowania podłużnych rys należy oczyszczać końce rur ruchem obrotowym (nie w kierunku podłużnym).
Końce rur, które mają być łączone nawilżać Lokprepem.
Końce rur należy wsunąć aż do oporu złącza – Lokring. W celu lepszego rozłożenia Lokprepu należy złącze Lokring obrócic o 360°.
Przeprowadzić czynność montażu złącza Lokring ręcznymi szczypcami montażowymi. (Jednostronny i dwustronny montaż)

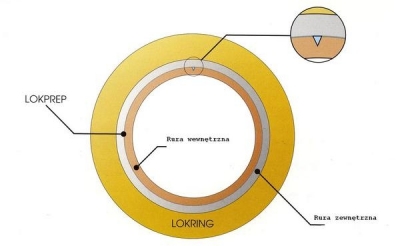

Funkcja i działanie płynu LOKPREP
Mimo wysokiego ciśnienia w połączeniu rurowym metal/metal nie zawsze można całkowicie uszczelnić ewentualną porowatość powierzchniową i podłużne rysy powstałe w wyniku czynności ciągnienia. Dla zapewnienia szczelności połączenia nawilżyć końcówki rur płynem LOKPREP (zawiera Di-methakrylestry ).
LOKPREP jest beztlenowym (anaeorobowym) płynem, który wypełnia miejsca puste. Zamknięty w czasie montażu łączenia utwardza się na skutek braku dopływu tlenu. Powoduje to doskonałe zamknięcie i uszczelnienie uszkodzeń powierzchniowych.

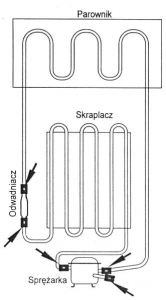

Przy łączeniu metodą LOKRING nie wykorzystuje się właściwości klejenia anaerobii, lecz fakt, że anaeorobia i epoksydy utwardzają się bez konieczności utleniania się. Ponieważ LOKPREP służy tylko do wypełniania uszkodzeń powierzchniowych, a nie jako środek wiążący, połączenie może być natychmiast wykorzystane. Schemat układu chłodniczego z przykładowym zastosowaniem połączeń rurowych złączami Lokring w naprawach serwisowych – wymianie sprężarek.
