Maszyny i urządzenia posiadające manualne układy regulacji często wymagają blokowania zadanych ustawień. Ma to zapobiegać przestawieniu ustalonej pozycji na skutek wibracji, momentów sił oddziaływujących na dany wałek, nieumyślnych działań lub nieuwagi operatora.
Taką funkcję można realizować na różne sposoby. Poniżej przedstawiono wybrane rozwiązania, umożliwiające dokonanie szybkiego blokowania wałków, bez zbędnego wysiłku i pracochłonnych czynności instalacyjnych.
Blokada napędu GN 826
 |

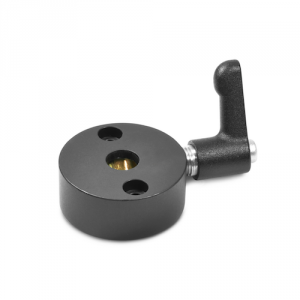

| Rys. 1. Blokada napędu GN 826 |
Blokada napędu GN 826 jest aluminiowym pierścieniem, wyposażonym w mosiężny klin, połączony ze śrubą blokującą (rys. 1). Nacisk klina ustawia się za pośrednictwem śruby, która przesuwa się prostopadle do osi wrzeciona. Wykonanie podstawowe (Typ S) zostało wyposażone w śrubę z gniazdem pod klucz sześciokątny. Natomiast przy częstych operacjach zaciskania jest rekomendowany Typ H, w którym śruba blokująca została zakończona dźwignią nastawną serii GN 302.
 |

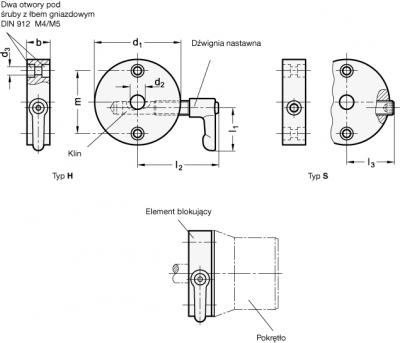

| Rys. 2 Budowa blokady napędu GN 826 oraz przykład montażu |
Zaciski styczne GN 928
 |

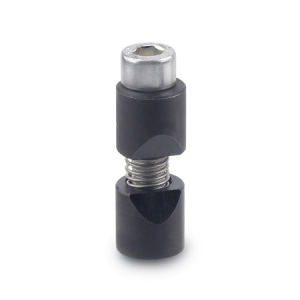

| Rys. 3. Zacisk styczny GN 928 |
Zaciski styczne GN 928 (rys. 3) wykonane ze stali oksydowanej na czarno są przeznaczone do szybkiego mocowania elementów o okrągłym kształcie (wałki, rury, pręty). Instaluje się je w otworze wykonanym prostopadle do osi i częściowo przenikającym otwór, w którym umieszcza się element zaciskany (Rys. 4). Dokręcanie śruby zaciskowej powoduje zsuwanie się tulejek zacisku stycznego, które w efekcie zaciskają się na wałku. Charakterystyczna budowa umożliwia pracę w bardzo dużym zakresie średnic: od Æ6 do Æ125 mm.
 |

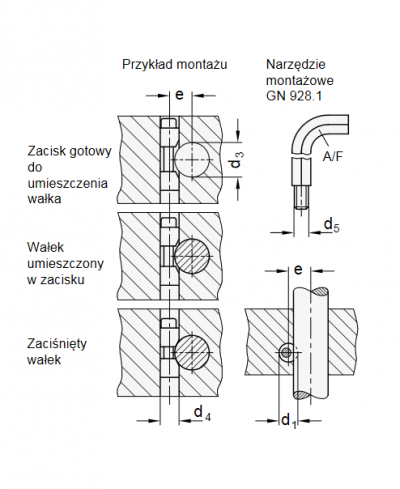

| Rys. 4. Mocowanie okrągłych przedmiotów w przyrządzie za pomocą GN 928 |
Otwór gwintowany, umieszczony wewnątrz sześciokątnego gniazda śruby zaciskowej umożliwia mocowanie dodatkowego osprzętu, ułatwiającego ustawienie zacisku we właściwej pozycji podczas montażu.
Płyty montażowe GN 953.6, GN 954.6, BSA52-E
 |

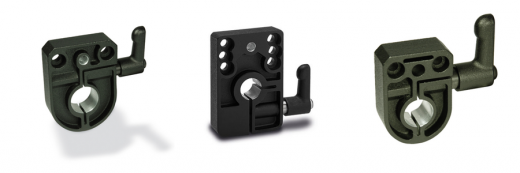

| Rys. 5. Płyty montażowe pod wskaźniki położenia DD |
Do blokowania wałka można również wykorzystać płyty montażowe (Rys. 5), stosowane zazwyczaj w ręcznych układach regulacji, wyposażonych w cyfrowe wskaźniki położenia serii DD. Odpowiadają one swoim kształtem, budową i wymiarami poszczególnym wskaźnikom położenia. Nic jednak nie stoi na przeszkodzie, aby były stosowane osobno.
Dzięki charakterystycznym nacięciom, wykonany ze stopu cynku korpus płyty montażowej odkształca się plastycznie podczas dokręcania umieszczonej w boku rękojeści nastawnej, zaciskając się całym obwodem na wałku. Płyty montażowe umożliwiają dokonanie szybkiego, łatwego i trwałego blokowania wrzeciona w danej pozycji. Mogą być zamocowane z dźwignią po lewej lub po prawej stronie.
